Module sim 4G bSmart dành cho nhà phát triển

Thông tin tổng quan

Module sim 4G bSmart ESP32 là phiên bản nâng cấp từ ý tưởng về thiết bị kết nối internet từ 2G lên 4G. Kit bSmart sử dụng module SIM7600CE hỗ trợ các băng tần 2G/3G/4G LTE, giúp người dùng sử dụng linh hoạt trong các ứng dụng cần kết nối Internet tốc độ cao. Ngoài ra, bộ kit này còn có thể thay thế cho các bo mạch 2G đã cũ.

Sản phẩm là sự kết hợp hoàn hảo giữa việc kết nối module wifi ESP32 và module SIM7600CE. Với bo mạch được thiết kế theo kích thước chuẩn của Arduino UNO, module sim 4G bSmart ESP32 dễ sử dụng, thích hợp cho các dự án IoT, điều khiển qua wifi, bluetooth LE, SMS, thoại, internet, GPS,… mà không cần quan tâm quá nhiều tới phần cứng.

Module sim 4G bSmart ESP32 đi kèm với tài liệu hướng dẫn cơ bản và tài liệu mở rộng. Tùy theo mục đích sử dụng, các lập trình viên có thể chọn bộ tài liệu thích hợp để cá nhân hoá bộ Kit của mình. Ngoài ra, tất cả các chân GPIO của bSmart ESP32 sẽ được cung cấp cho lập trình viên để đảm bảo sản phẩm hoạt động tốt nhất.

Thông số kỹ thuật

• Vi điều khiển trung tâm: chip ESP-WROOM-32 hỗ trợ kết nối Wifi và Bluetooth
• Module SIM7600CE: là module truyền thông 2G/3G/4G và định vị vị trí, hỗ trợ LTE CAT4 tải xuống lên tới 150Mbs, tiêu thụ năng lượng khá thấp.
• Điện áp sử dụng: 5-20VDC nếu dùng apdaptor hoặc qua cable USB. Có tích hợp mạch giảm áp stepdown cho hiệu suất cao mà không bị nóng như các board arduino thông thường.
• Tích hợp mạch nạp USB-UART sử dụng driver CP2102 hiệu năng tốt và dễ nhận driver hơn so với dòng CH340
• Chuẩn kích thước Arduino UNO
• Sử dụng cổng Micro USB nhỏ gọn, tiện dụng
• Khe cắm nano sim (Push pull) nhỏ gọn, tiện lợi
• Hỗ trợ jack anten SMA với anten GSM 3dBo đi kèm tăng cường khả năng kết nối mạng GSM
• Hỗ trợ anten AUX giúp người dùng kết nối thêm Anten LTE để đạt tốc độ tối ưu khi sử dụng băng tần 4G LTE
• Mạch nguồn 5V/2A chuẩn cung cấp đầy đủ năng lượng cho module SIM (nếu dùng module sim thì nên cấp nguồn từ adaptor ngoài để đảm bảo hoạt động ổn định).
• Giao tiếp với MCU qua UART 2 của ESP32 (GPIO16,GPIO17)
• Cón đèn Led báo trạng thái
• Wifi: 2.4GHz hỗ trợ chuẩn 802.11 b/g/n
• Tích hợp giao thức TCP/IP
• Nhiệt độ hoạt động: -40^oC đến 125^oC
• Chuẩn giao tiếp với thiết bị lập trình đệm: I2C 100Mhz
• Hỗ trợ bảo mật WPA/WPA2

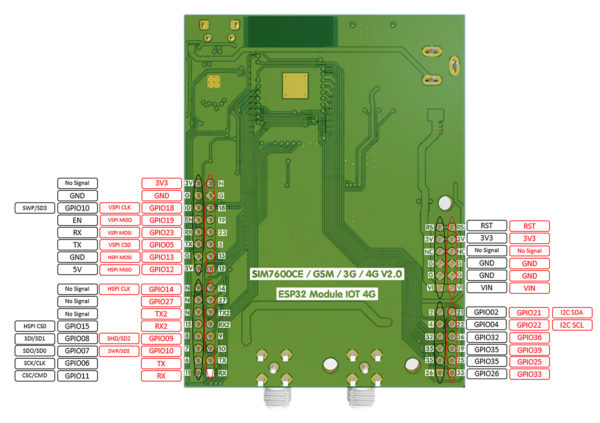

• Kế thừa chuẩn Arduino Pinout 1.0
• Kích thước: 10x10x5cm

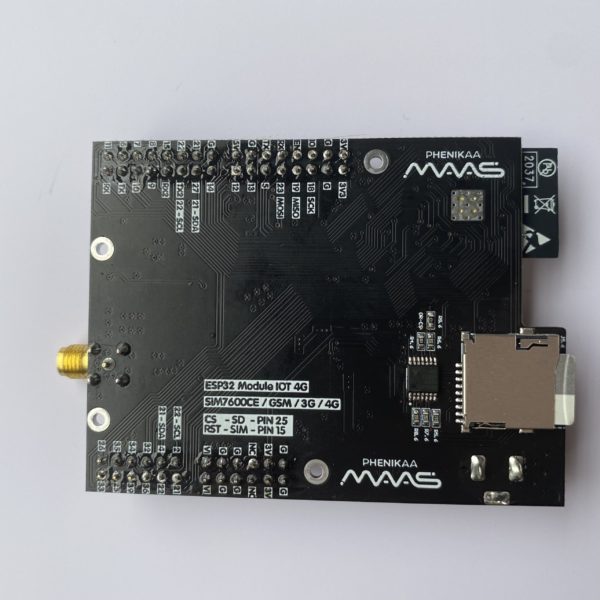

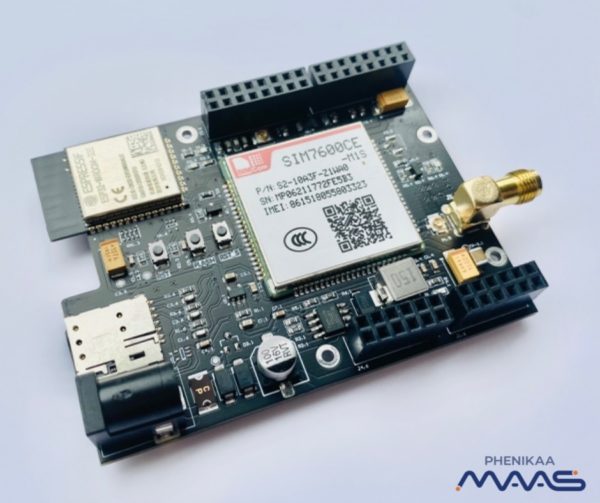

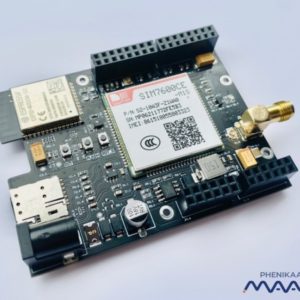

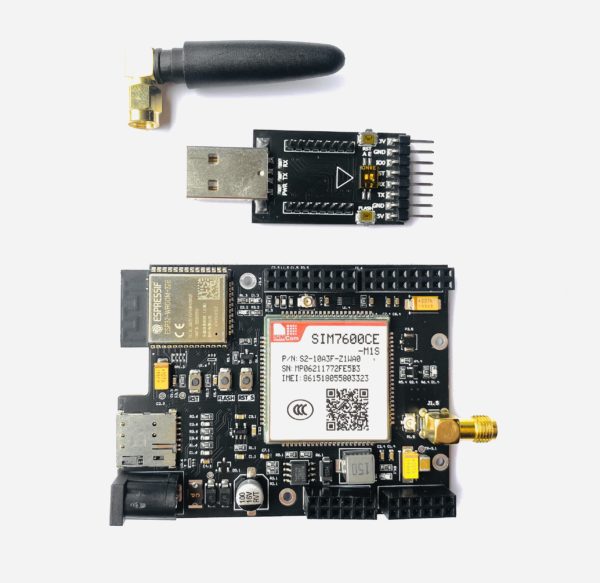

Hình ảnh Module Sim 4G bSmart





Đặc điểm Module Sim 4G bSmart

Module sim 4G bSmart là một sự kết hợp hoàn hảo với thiết kế tich hợp nhỏ gọn, đơn giản dễ sử dụng. Bạn không cần quan tâm tới việc sóng sánh chập chờn do anten, do nguồn cấp không đủ, hay là không biết phải nối dây như thế nào cho đúng. Với Kit 4G bSmart ESP32, bạn chỉ cần cắm cable USB và lập trình cho nó thôi.

Module sim 4G bSmart có thiết kế dạng chuẩn Shield Arduino UNO thông dụng. Chỉ cần kết hợp thêm 1 shield RELAY là bạn đã có thể sở hữu sản phẩm điều khiển thiết bị điện 220V qua SMS, gọi điện hoặc qua internet… rất nhỏ gọn mà không cần đi dây phức tạp.



Để tìm hiểu thêm về module 4G / module GPS bSmart, bạn có thể tham khảo thêm các bài viết phía dưới

• Bài 0: Giới thiệu, giải thích, thư viện và hỗ trợ
• Bài 1: Điều khiển 8 rơ le qua internet
• Bài 2: Theo dõi nhiệt độ, độ ẩm và tạo báo động
• Bài 3: Sử dụng GPS với SIM7600

———————————————————————————————–
